Помилка при виборі клем, через яку провід тримається погано і гріється під навантаженням

13 квітня 2026 р. 13:50

13 квітня 2026 р. 13:50

Проблеми з підключенням дуже часто починаються не з великої поломки, а з дрібної помилки під час монтажу. Зовні все може виглядати нормально: провід зафіксований, контакт ніби є, обладнання запускається і навіть певний час працює без явних збоїв. Але під навантаженням слабке місце швидко проявляє себе. Провід починає триматися гірше, у зоні підключення з’являється нагрів, контакт поступово втрачає стабільність, а далі вже виникають перебої, підгоряння і ризик серйознішого ремонту. Найчастіше причина не в самому кабелі й не в обладнанні, а в неправильно підібраній клемі.

Саме тут багато хто припускається типової помилки: обирає клему за принципом “щоб просто підійшла”, не враховуючи переріз проводу, тип навантаження, спосіб монтажу та умови експлуатації. У результаті навіть якісний провідник не дає надійного контакту. Особливо це стосується таких позицій, як клеми ізольовані на гільзи на кабель, клеми мідні круглі та клеми неізольовані. Усі вони вирішують різні задачі, але кожен варіант працює добре лише тоді, коли підібраний правильно. Якщо ж клему взято навмання, з’єднання спочатку буде слабким, а під навантаженням почне грітися.

Чому провід тримається погано навіть після монтажу

Одна з головних причин — невідповідність клеми самому проводу. Коли отвір, гільза або зона обтиску не відповідають перерізу жили, контакт не формується щільно. Зовні може здаватися, що все закріплено нормально, але всередині провід або затиснений недостатньо, або деформований неправильно. У такому випадку точка з’єднання не витримує ані механічного навантаження, ані нормального проходження струму. Провід починає рухатися, послаблюватися, а в місці контакту зростає перехідний опір.

Ще одна поширена причина — неправильний вибір типу клеми під конкретну задачу. Наприклад, клеми неізольовані часто беруть там, де потрібен швидкий монтаж, але не враховують, що вони вимагають особливої точності обтиску і правильного захисту з’єднання. Або ж використовують клеми мідні круглі без точного підбору під болтове з’єднання і робоче навантаження. У результаті контакт наче є, але він нещільний, нестабільний і швидко починає нагріватися під струмом.

Через що з’являється нагрів під навантаженням

Нагрів у точці підключення майже завжди означає, що контакт не є достатньо якісним. Коли струм проходить через слабко зафіксовану або неправильно обтиснуту клему, опір у цьому місці стає вищим, ніж повинен бути. Далі все розвивається дуже передбачувано: що більший опір, то сильніше гріється з’єднання. Спочатку це може бути ледь помітне підвищення температури, але при тривалій роботі або вищому навантаженні зона контакту починає перегріватися значно сильніше.

Найнебезпечніше те, що нагрів сам по собі ще більше погіршує контакт. Метал окислюється, затиск слабшає, матеріали втрачають стабільність, і проблема лише посилюється. Якщо вчасно не звернути увагу, можна отримати потемніння контактів, деформацію ізоляції, підгоряння та навіть плавлення підключення. Саме тому помилка у виборі клеми ніколи не залишається просто дрібницею. Вона поступово перетворюється на джерело постійного ризику для всієї системи.

Які клеми потребують особливо уважного підбору

Клеми ізольовані на гільзи на кабель часто обирають для акуратного і відносно захищеного підключення. Вони зручні, допомагають оформити монтаж більш охайно і знижують ризик випадкового контакту з відкритим металом. Але навіть такий варіант не гарантує надійності, якщо гільза не відповідає перерізу кабелю або обтиск виконано неправильним інструментом. У такому разі провід може триматися лише формально, а під навантаженням контакт почне слабшати і грітися.

Клеми мідні круглі особливо важливі там, де використовується болтове кріплення і потрібна стабільна провідність. Мідь дає хорошу передачу струму, але лише за умови точного монтажу. Якщо розмір підібраний неправильно, отвір не відповідає точці кріплення або сама клема не розрахована на реальний струм, перевага матеріалу втрачається. Те саме стосується і клем неізольованих: вони можуть працювати дуже надійно, але лише тоді, коли їх підбирають і встановлюють без поспіху та “на око”.

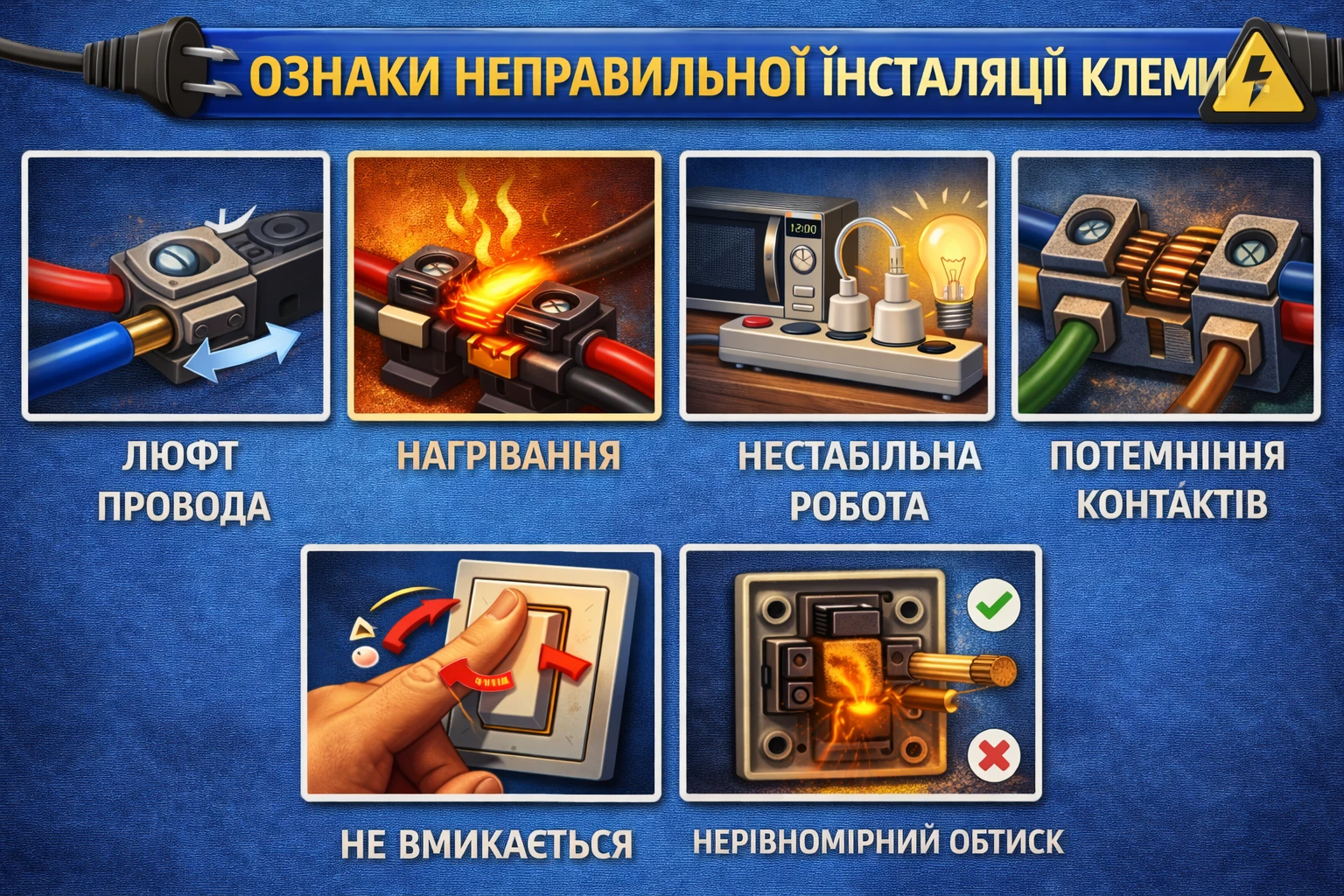

Ознаки, що клему вже підібрано або встановлено неправильно

Є кілька симптомів, які прямо вказують на проблему в зоні підключення:

• провід у клемі тримається нещільно або має люфт;
• контактне з’єднання помітно гріється під навантаженням;
• ізоляція поруч змінює колір або стає м’якшою;
• обладнання працює нестабільно або періодично вимикається;
• на контактах з’являється потемніння;
• після монтажу видно, що обтиск виконано нерівномірно.

Навіть один із цих сигналів не варто ігнорувати. У електромонтажі слабке з’єднання рідко “саме нормалізується”. Навпаки, з часом воно майже завжди стає ще гіршим.

Порівняння різних типів клем

Тип клеми

Де використовується

Переваги

Що важливо врахувати

Клеми ізольовані на гільзи на кабель

Монтаж кабелю, охайні та захищені з’єднання

Зручність, додатковий захист, акуратність

Точний підбір під переріз і правильний обтиск

Клеми мідні круглі

Болтові з’єднання, силові та відповідальні ланцюги

Хороша провідність, надійність, міцність

Відповідність розміру, навантаження і точки кріплення

Клеми неізольовані

Різні електромонтажні задачі

Простота, компактність, універсальність

Потрібен якісний монтаж і контроль контакту

Як уникнути цієї помилки

Найперше правило — не вибирати клему лише за зовнішньою схожістю. Потрібно враховувати переріз жили, тип кабелю, робочий струм, механічне навантаження та формат підключення. Не менш важливо користуватися відповідним інструментом для обтиску, а не намагатися “дотиснути” все підручними засобами. Саме на цьому етапі часто з’являються приховані дефекти, які проявляються вже після запуску обладнання.

Хороше з’єднання — це не те, що просто зібране, а те, що тримає провід щільно, не гріється і зберігає стабільний контакт під навантаженням. Якщо правильно підібрати клеми ізольовані на гільзи на кабель, клеми мідні круглі або клеми неізольовані, можна уникнути більшості типових проблем ще до першого ввімкнення системи.

Помилка при виборі клем майже завжди здається незначною лише на початку. Насправді саме вона часто стає причиною того, що провід тримається погано, контакт втрачає стабільність, а з’єднання починає грітися під навантаженням. Правильний підбір клеми — це основа надійного монтажу, а не формальність. Клеми ізольовані на гільзи на кабель, клеми мідні круглі та клеми неізольовані мають працювати не просто “по факту встановлення”, а у повній відповідності до задачі. Саме тоді підключення буде безпечним, довговічним і стабільним у роботі.
