Як підібрати фекальний насос залежно від глибини ями, висоти підйому та довжини трубопроводу

03 серпня 2026 р. 16:57

03 серпня 2026 р. 16:57

Помилка в розрахунку гідравлічного опору магістралі призводить до перегріву статора вже на другий сезон. Коли стічні води потрібно відвести з вигрібної ями або септика на значну відстань, паспортних даних недостатньо. Щоб фекальний насос працював у межах номінального ККД, потрібен точний підбір за робочою точкою – каталог фекальних насосів ToolMax містить десятки моделей під різні гідравлічні задачі. Вони зовні схожі, але відрізняються за характеристиками, а неправильна оцінка в’язкості рідини чи заниження діаметра труби ведуть до кавітації, падіння тиску й блокування вала.

Ключові характеристики фекального насоса: потужність, продуктивність і напір

Базовий функціонал фекального насоса визначають три взаємопов’язані параметри. Потужність двигуна (кВт) впливає на здатність прокручувати робоче колесо в густому середовищі – побутові моделі споживають 0.4-1.5 кВт. Продуктивність показує об’єм рідини за одиницю часу (л/хв або м³/год) за нульового опору; для приватного будинку оптимально 4-12 м³/год. Максимальний напір (м) – здатність підняти стоки по вертикалі й проштовхнути через горизонтальні ділянки, і на піковій висоті продуктивність наближається до нуля. Важливо: кінематична в’язкість фекальних мас вища за воду, тож фактична продуктивність на 10-15% нижча за паспортну для чистої води.

Порівняння за матеріалом корпусу

Стічні води – хімічно агресивне середовище, тож матеріал корпусу й робочого колеса прямо впливає на ресурс.

В асортименті ToolMax представлені всі три виконання корпусу під різні бюджети та умови експлуатації.

Методика розрахунку напору фекального насоса

Купівля фекального насоса “на око” веде до роботи поза оптимальною зоною. Загальний напір рахують за формулою H = H_geo + (L / 10) + H_loss. Тут H_geo – геометрична висота підйому від дна резервуара до найвищої точки скиду (м); L – загальна довжина горизонтального трубопроводу, причому кожні 10 метрів труби створюють опір, що дорівнює 1 метру вертикального підйому; H_loss – гідравлічні втрати на тертя, поворотах, фітингах і запірній арматурі. На практиці до суми перших двох показників додають запас 15-20%.

Практичний приклад: яма 5 метрів + 20 метрів трубопроводу

Вигрібна яма глибиною 5 метрів, відстань до септика 20 метрів по горизонталі, магістраль із двома поворотами під 90°.

• H_geo: 5 м.
• Опір горизонтальної ділянки: 20 / 10 = 2 м.
• Базовий напір: 5 + 2 = 7 м.
• Запас 20% на втрати й в’язкість: 7 × 1.2 = 8.4 м.

Реальна робоча точка – 8.4 м. Агрегат із паспортним напором 9 метрів тут не впорається: на цій висоті продуктивність впаде нижче 1 м³/год, а обмотки перегріються. Для стабільної роботи потрібна модель із паспортним напором 12-15 метрів – саме такий запас утримує робочу точку в зоні високого ККД. Це може бути чавунний фекальний насос на 1.1-1.8 кВт із напором 14-15 м і продуктивністю 300-400 л/хв: колесо типу Vortex пропускає тверді частки до 50 мм без намотування волокон, а модифікації з ножем перемелюють туалетний папір і волокнисті залишки. Потужніші версії (1.8 кВт, 15 м) продавлюють густі стоки на довгих дистанціях, але вимагають надійної проводки через вищий пусковий струм (до 7.5 А).

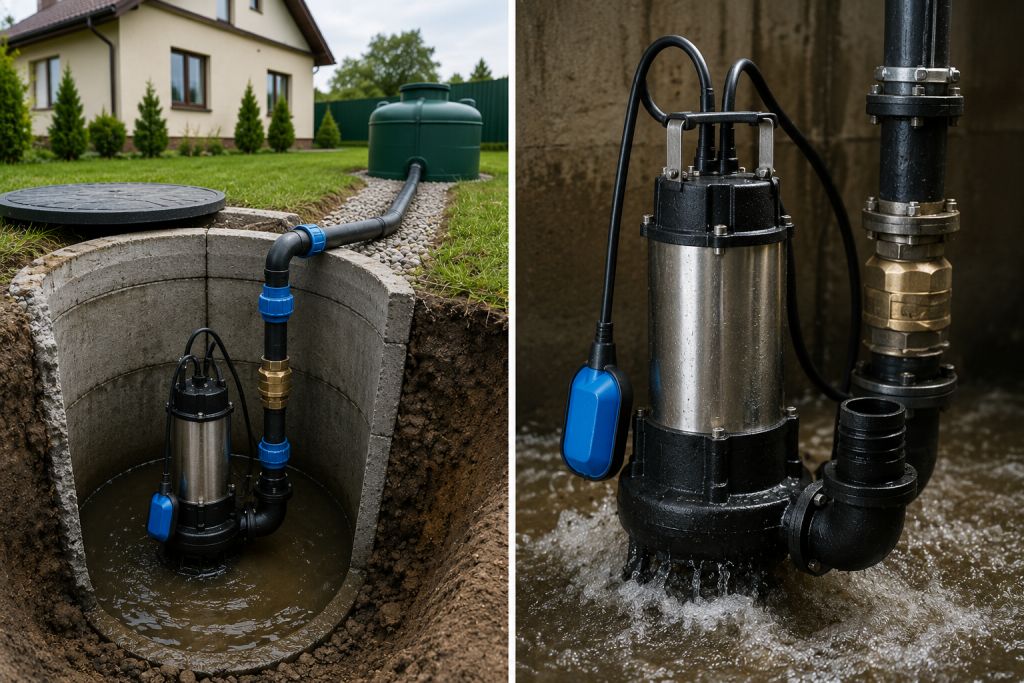

Роль подрібнювача та поплавкового вимикача

У фекальному насосі ріжучий механізм критичний, якщо в систему потрапляють предмети гігієни, волосся чи волокна: ніж із легованої сталі перемелює фракції до однорідної маси, запобігаючи блокуванню крильчатки. Захист від сухого ходу забезпечує поплавковий вимикач – коли рівень рідини падає до критичної позначки, поплавок опускається й розмикає ланцюг живлення. Це рятує двигун від згоряння, адже тепло від статора відводиться лише через рідину навколо корпусу. Автоматика працює коректно тільки за правильної довжини вільного ходу кабелю поплавка. Для вузьких колодязів замість поплавкових беруть насосне обладнання https://toolmax.com.ua/nasosy-ta-nasosne-obladnannya з вертикальним сенсорним вимикачем на направляючій трубці.

Діаметр трубопроводу та зворотний клапан

Заниження діаметра напірної магістралі – одна з причин передчасного зносу підшипників. Для моделей із ножем мінімальний внутрішній переріз труби ПНД – 32 мм; для агрегатів Vortex діаметр труби дорівнює вихідному патрубку, зазвичай 50 мм. Гнучкі шланги 3/4 дюйма створюють надмірний опір – зростає струм і спрацьовує теплове реле. Підключення обов’язково включає каналізаційний зворотний клапан кульового типу на вертикальній ділянці: він запобігає гідроударам і зливу піднятої рідини назад у яму після вимкнення.

Чек-лист перед покупкою

• Робоча точка: розрахований напір із урахуванням втрат – не більше 60-75% від максимального паспортного показника.
• Прохідний переріз: равлик відповідає розміру твердих включень (вільний прохід від 35 мм або наявність сталевого ножа).
• Електрична сумісність: пусковий струм двигуна відповідає номіналу автомата захисту в будинку.
• Автоматизація: поплавок у комплекті, клас вологозахисту IP68.

Правильний гідравлічний розрахунок запобігає заклинюванню агрегата й затопленню приміщень. Відповідний чавунний відцентровий насос чи модель із нержавіючої сталі підбирають за розрахованою робочою точкою та специфікою ділянки – зокрема з асортименту ToolMax.
