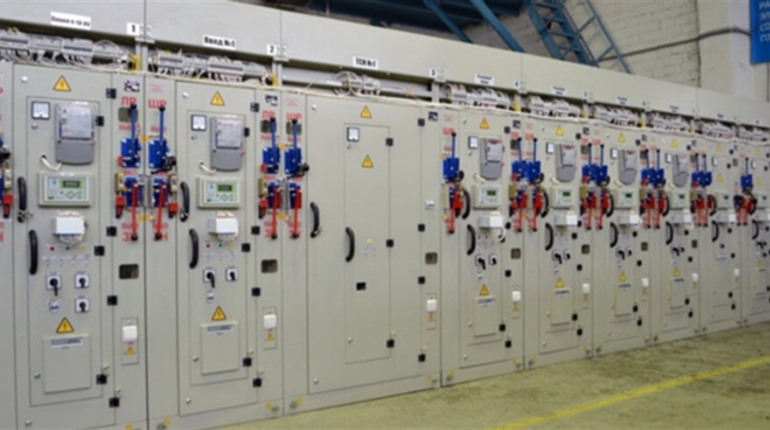

Ввідно-розподільчий пристрій (ВРП): навіщо він потрібен і як впливає на надійність об’єкта

22 липня 2026 р. 18:11

22 липня 2026 р. 18:11

Стабільна робота промислових та комерційних об’єктів залежить від правильно організованої електричної інфраструктури. Одним із ключових елементів такої системи є ВРП щит , який забезпечує приймання електроенергії та її подальший розподіл між окремими споживачами. Від правильного проєктування та комплектації ввідно-розподільчого пристрою залежить безпека мережі, стабільність живлення обладнання та можливість розвитку електросистеми підприємства.

Для об’єктів із великим споживанням електроенергії ВРП є центральним вузлом, через який проходять основні потоки живлення. Його параметри мають відповідати потужності підприємства, кількості електрообладнання та умовам експлуатації.

Що таке ввідно-розподільчий пристрій (ВРП)

Ввідно-розподільчий пристрій — це комплекс електричного обладнання, який призначений для приймання електроенергії від зовнішньої мережі та її розподілу між внутрішніми лініями об’єкта.

Простіше кажучи, ВРП є точкою, де електроенергія потрапляє на підприємство та розподіляється за окремими напрямками: виробниче обладнання, освітлення, системи вентиляції, автоматика та інші споживачі.

До складу ВРП можуть входити:

• ввідні автоматичні вимикачі;
• апарати захисту від коротких замикань і перевантажень;
• пристрої обліку електроенергії;
• шини розподілу (струмопровідні елементи для передачі електроенергії між компонентами);
• комутаційна апаратура (пристрої для керування та перемикання електричних кіл);
• обладнання контролю параметрів мережі.

Конкретний склад пристрою залежить від характеристик об’єкта, його потужності та вимог до надійності електропостачання.

Які функції виконує ВРП на підприємстві

Основне завдання ввідно-розподільчого пристрою — забезпечити організований та безпечний розподіл електроенергії.

Серед основних функцій ВРП:

Приймання електроенергії.
Пристрій приймає живлення від зовнішньої мережі та передає його до внутрішньої електроінфраструктури об’єкта.

Розподіл навантаження.
ВРП розподіляє електроенергію між окремими групами споживачів. Це дозволяє правильно організувати роботу різного обладнання залежно від його потужності та призначення.

Захист електромережі.
Вбудовані захисні пристрої допомагають обмежити наслідки аварійних ситуацій, таких як коротке замикання або перевищення допустимого навантаження.

Контроль роботи системи.
Сучасні ВРП можуть оснащуватися приладами моніторингу, які дозволяють контролювати споживання електроенергії та параметри мережі.

Окреме значення має можливість швидкого доступу до окремих ділянок мережі під час технічного обслуговування або діагностики. Завдяки структурованому розподілу електричних ліній спеціалісти можуть точніше визначати причини несправностей і виконувати необхідні роботи без втручання у всю систему електропостачання об’єкта.

Завдяки цим функціям підприємство отримує більш керовану та передбачувану систему електропостачання.

Як ВРП впливає на надійність електропостачання

Надійність електропостачання залежить від того, наскільки правильно побудована вся система розподілу електроенергії. ВРП відіграє важливу роль, оскільки саме через нього проходить живлення основних споживачів.

Грамотно спроєктований пристрій допомагає:

• рівномірно розподіляти навантаження між окремими лініями;
• швидше локалізувати несправності;
• зменшити ризик пошкодження обладнання;
• забезпечити безпечну експлуатацію електромережі.

Наприклад, якщо на одному з напрямків виникає аварійна ситуація, правильно підібрана система захисту дозволяє відключити проблемну ділянку без повного припинення електропостачання всього об’єкта.

Для підприємств це особливо важливо, оскільки зупинка виробничого обладнання може призвести до порушення технологічних процесів та додаткових витрат.

Крім того, правильно організована система розподілу електроенергії спрощує подальше обслуговування та модернізацію мережі. Якщо структура ВРП передбачає окремі напрямки живлення для різних груп споживачів, підприємству легше підключати нове обладнання або змінювати конфігурацію мережі без значного втручання у вже працюючу систему. Це особливо актуально для об’єктів, які розширюють виробничі потужності або впроваджують нові технологічні процеси.

Від чого залежить правильний вибір ВРП

Вибір ввідно-розподільчого пристрою залежить від характеристик конкретного об’єкта. Універсального рішення для всіх підприємств не існує, оскільки кожна електросистема має свої параметри.

Під час проєктування враховують:

• загальну потужність споживачів;
• кількість електричних ліній;
• тип обладнання, яке підключається;
• умови розміщення пристрою;
• вимоги до резервування живлення;
• перспективу збільшення навантаження.

Наприклад, для виробничого підприємства з великою кількістю потужного обладнання потрібна система з іншими характеристиками, ніж для офісної будівлі або складського приміщення.

Також важливе значення має можливість подальшої модернізації. Якщо підприємство планує розширення, це потрібно врахувати ще на етапі проєктування електросистеми.

Чому важливе індивідуальне проєктування ВРП

Стандартні рішення можуть не враховувати всіх особливостей конкретного об’єкта. Саме тому для промислових підприємств часто застосовують індивідуальне проєктування ввідно-розподільчих пристроїв.

Такий підхід дозволяє врахувати:

• реальні параметри електромережі;
• розташування обладнання;
• специфіку виробничих процесів;
• вимоги до обслуговування;
• майбутній розвиток підприємства.

Під час розробки враховують поточне навантаження та можливі зміни у роботі об’єкта в майбутньому. Це допомагає уникнути ситуацій, коли через декілька років система потребує повної заміни через збільшення споживання електроенергії.

Монтаж та обслуговування ввідно-розподільчих пристроїв

Якість монтажу безпосередньо впливає на подальшу роботу ВРП. Під час встановлення необхідно правильно виконати підключення обладнання, перевірити відповідність параметрів та забезпечити дотримання вимог електробезпеки.

Основні етапи можуть включати:

• встановлення корпусу пристрою;
• монтаж електричних компонентів;
• підключення кабельних ліній;
• перевірку роботи захисної автоматики;
• випробування системи перед введенням в експлуатацію.

Також важливе регулярне технічне обслуговування. Перевірка стану контактних з’єднань, захисних пристроїв та основних компонентів дозволяє своєчасно виявляти потенційні проблеми.

ВРП у системі енергетики сучасного підприємства

Сьогодні підприємства активно використовують автоматизовані системи контролю електроспоживання та енергоефективні рішення. Це впливає й на вимоги до вводно-розподільчих пристроїв.

Сучасні ВРП можуть інтегруватися із системами моніторингу, які дозволяють отримувати інформацію про:

• рівень споживання електроенергії;
• навантаження на окремі лінії;
• виникнення аварійних ситуацій;
• параметри роботи обладнання.

Такі можливості допомагають підприємствам ефективніше керувати енергетичною інфраструктурою та планувати її подальше вдосконалення.

Ввідно-розподільчий пристрій є одним із центральних елементів системи електропостачання підприємства. Він відповідає за приймання електроенергії, її розподіл між споживачами та захист мережі від аварійних ситуацій.

Правильно спроєктований та змонтований ВРП дозволяє створити стабільну електроінфраструктуру, яка відповідає потребам конкретного об’єкта. Під час вибору рішення важливо враховувати поточні навантаження, умови експлуатації та можливості подальшого розвитку підприємства.
